修建电气系统图中WDZR—YJV—4*25+1*16—CT—RC50是什么意思
WD是低烟无卤，阐明电缆的绝缘层和护套层不含卤素的，后边的电缆字“V”字，而YJV中呈现的VYJ交联聚乙烯绝缘；
第二个字母V聚氯乙烯护套，Y聚烯烃护套，氯便是卤素，与WD相左，WDZR-YJY才是正确的表达其次这个电缆仅仅标示了敷设方法，可是没有阐明敷设部位。
恰当的规范表达为WDZR YJY-4*25+1*16 CT/RC50 SCE/WE 就一个这么小的、简略的标示。
WDZR YJY-4*25+1*16 CT RC50意义的解说低烟无卤阻燃（交联聚乙烯绝缘聚烯烃护套）铜芯电力电缆。
电缆的截面为4*25（相线+中性线的截面为25mm2）+1*16（维护地线的截面为16mm2），沿桥架敷设（CT），从桥架内出线至配电设备穿厚壁钢管（RC50）敷设（个人感觉偏小，应选用65的管径）。
YJV-3×25+16套截面多少的定额子目？为什么？
是YJV-3×25+1*16，1或许简写了，意思是3跟截面积25㎜²的加上一根截面积是16㎜²的电缆，一共是4根电缆，套用定额时分就套用25㎜²的铜芯就能够，可是要乘以1.3的系数（定额核算规矩上都有的）由于定额编制时依照3芯编制，4芯定额乘以1.3 5芯乘以1.6的系数。
YJV是铜芯，铝芯的话是YJLV。这是0.6/1kV 交联聚乙烯绝缘聚烯烃乙烯护套耐火电缆，这是单根多芯电缆，电缆的主线芯三根，截面为35平方毫米；两根副线芯16平方毫米，一根作为零线，一根作为地线。
扩展材料：
定额子目是修建工程平分项工程中最小的单位，也是工程预算中最小的单位！（阐明：它是项目最小的单位，不是计量最小的单位），比方在分项工程中砖石工程的子目：一砖。
定额子目与作业内容是巨细联系,定额子目包含各种作业内容.而作业内容只能是体现在详细作业中,如分项工程的定额子目一砖墙.它包含的作业内容有，砂浆制造及运送,砌砖,勾缝.材料运送!
扩展材料：
再和口诀对照就更清楚了，口诀“10下五”是指截面在10以下，载流量都是截面数值的五倍。
“100上二”（读百上二）是指截面100以上的载流量是截面数值的二倍。截面为25与35是四倍和三倍的分界处。这便是口诀“25、35，四三界”。而截面70、95则为二点五倍。从上面的摆放能够看出：除10 以下及100以上之外，中心的导线截面是每两种规范属同一种倍数。
例如铝芯绝缘线，环境温度为不大于25℃时的载流量的核算：
当截面为6平方毫米时，算得载流量为30安；
当截面为150平方毫米时，算得载流量为300安；
当截面为70平方毫米时，算得载流量为175安；
从上面的摆放还能够看出：倍数随截面的增大而减小，在倍数改变的交界处，差错稍大些。比方截面25与35是四倍与三倍的分界处，25属四倍的规模，它按口诀算为100安，但按手册为97安；而35则相反。
按口诀算为105安，但查表为117安。不过这对运用的影响并不大。当然，若能“匠意于心”，在挑选导线截面时，25的不让它满到100安。
35的则可略为超越105安便更精确了。相同，2.5平方毫米的导线方位在五倍的始端，实践便不止五倍（最大可到达 20安以上），不过为了削减导线内的电能损耗，一般电流都不用到这么大，手册中一般只标12安。

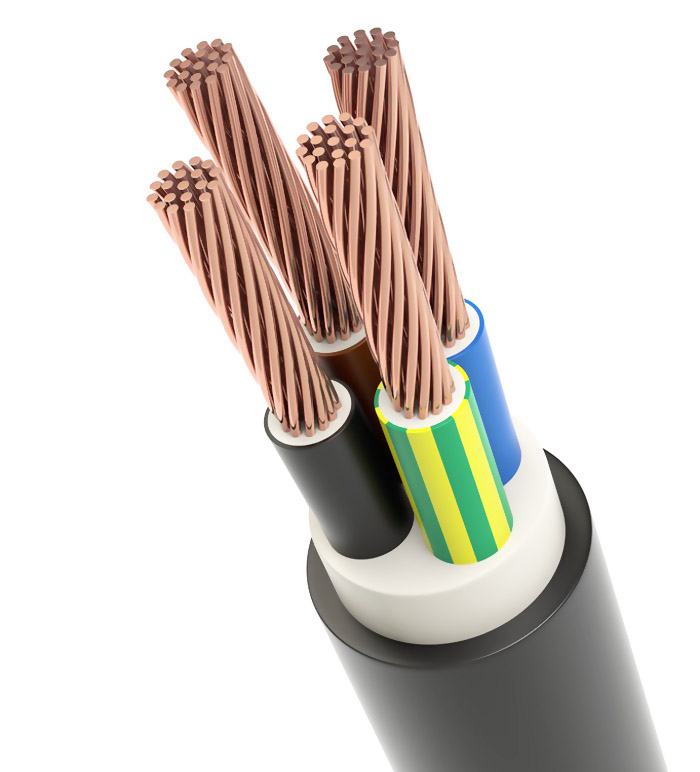

YJV电缆
